固定、捆扎電梯監控線纜的正確方法

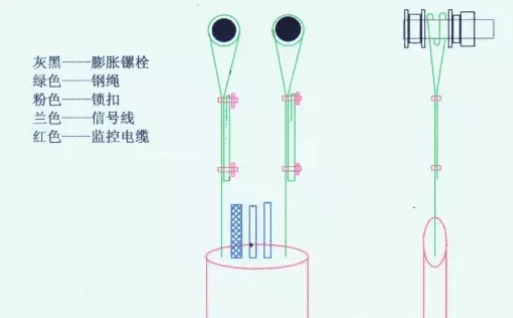

一、線纜的固定：

　　1、固定膨脹鏍栓；

　　2、將鋼繩在膨脹鏍栓上繞一圈；

　　3、并住鋼繩上緊一個鎖扣；

　　4、調整兩鋼繩至受力均衡；

　　5、擰緊膨脹鏍栓上的鏍母，

　　6、在已緊鎖扣的上面再加一鎖扣（將鋼繩頭回繞幾圈并鎖緊）。　

二、   捆扎方式：

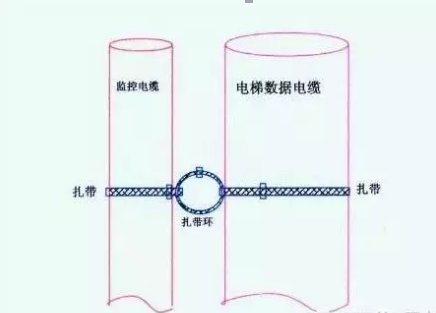

　　要點：用三根扎帶做成三連環扣的形式捆扎，兩個邊環分別捆扎在電梯數據電纜和電梯監控電纜上，中間的緩沖環直徑控制在1-1.5公分，數據電纜上的環扣略緊一點，以不跑位為準。監控電纜上的環扣宜松一點，以受力時能滑動為佳。示圖：

　　1、先做電梯數據纜線上的扎帶環，

　　2、再做中間緩沖環，

　　3、后做監控纜線的扎帶環，

　　4、調整各環扣至要求的松緊（注意將扎帶接頭調整到纜線的內側）。

　　三．捆扎間距：

　　根據對電梯井道環境條件的觀察，并對電梯數據電纜和監控電纜材質的分析，以及互聯網上眾多網友的交流，認為捆扎的間距以50-80公分為宜。

　　一是不宜過密或過疏：過密則使兩種不同材質的電纜相互牽扯力偏大，過疏則在電梯運行中電纜彎曲擺動時，兩種電纜分離的距離偏大；二是兩端頭疏中間密：在監控電纜兩端頭的三分之一的纜線段，捆扎間距宜偏疏一些，而中間的三分之一的纜線段需偏密一些，這是因為當電梯在最高幾層或在最低幾層時，兩種電纜的兩端三分之一段錯位較大，而擺動幅度不會太大，當電梯運行在中間幾層時，電纜的中間三分之一段擺動幅度會偏大而錯位較小。

　　由于電梯在底下幾層間運行的頻率高或停放的時間長，所以要特別注意下三分之一段的捆扎間距。

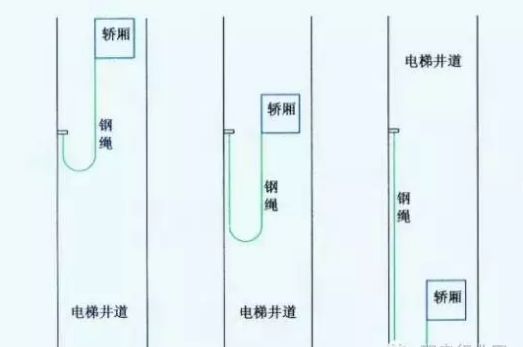

　　電梯三種狀態對比圖：

　　四．幾點說明：

　　1．方案中還有可改進之處，即將塑料扎帶改換成直徑為1.5mm左右的單芯金屬導線。因為一是塑料扎帶在老化脆化后會崩開，使得捆扎的電纜分離，形成安全隱患；二是單芯金屬導線的成形性能優于塑料扎帶，有利于做監控攬線的捆扎環（不緊不松、纜線能在環內滑動），而且既便是外表一層塑料皮老化脆化，單芯的金屬導線也不會斷開。

　　2．監控纜線的敷設最好做到兩點：一是保證整輥電纜平整地敷設捆扎，避免扭曲打絞；二是先固定電梯轎廂一端，再自下而上地邊敷設邊捆扎，直至到電梯井道中間偏上的固定點。

　　3．電梯轎廂一端的固定方法：由于不能在轎廂上采用膨脹鏍栓，所以就盡可能利用轎廂底部的園滑金屬橫梁來懸掛監控纜線的鋼繩；或者是在轎廂底部的垂直鋼板上鉆孔，用普通金屬鏍栓代替監控纜線的懸掛支點。

　4．在監控纜線兩端固定的時侯，由于鎖扣最小的規格是4mm，而監控纜線內的鋼繩是2mm左右，為此，鎖扣往往很難緊緊地鎖死鋼繩，在此情況下有兩種方法：一是將鋼繩在鎖口上加繞2至3圈再鎖緊；二是另找一段適當長度、直徑為4mm的鋼繩或鋼絲加并在鎖扣內一起鎖死。最好是采用后一種方法。

　　要說的有三點，一是要注意最好用銅線，如果用電話線，一定要用鋁徑粗一些的，用單股就可以。二是一定要注意中間環不要太小，這樣緩沖作用就不明顯了。三是中間緊，兩頭松，一定要這樣。

編輯:黃恒貴
