金鱗羽教您如何測試雙絞線電纜的簡單電路

閱覽次數：5433 次

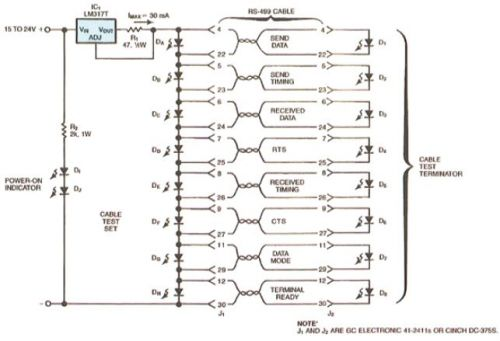

    采用圖1所示的系統，可以快速地測試一個包含雙絞線對的電纜，可檢測開路或倒接線對、線對間短路，以及無關線對之間的短路問題。測試器由一個有源測試件和無源終端組成，分別插入電纜的兩端。(以下以一根RS-449電纜為例。)
    測試件采用電池供電，或15V~24V的直流電源。穩壓器(IC1)接成一個電流調節器，為電纜各端的LED串提供標稱25mA電流。本例中的電纜包含八個雙絞線對，如果電纜良好，則測試件上的全部八只LED(DA~DH是一個條形顯示器串聯的各段)以及終端件上的全部八只LED(D1~D8)都發光。如果某個雙絞線對開路或反接，終端件上的相應LED熄滅；如果某對短路，則兩端上的相應LED都熄滅；如果任何兩個不同線對中的無關導線短路，則兩端串聯的所有中間LED都熄滅。例如，若第4、6線短路，則LED DA、DB、D1和D2將熄滅。
    為安全考慮，可以為穩壓器IC1加一個散熱片，但正常工作的測試儀完全可在穩壓器的功耗限制內。即使有很多線對短路，700mW功耗產生的結溫也不超過60°C，而IC保證的關斷溫度是160°C。整個測試儀的制作成本不到50美元。
